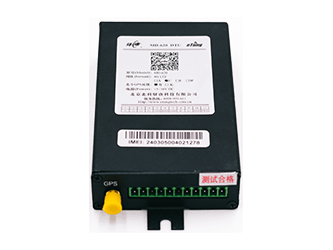

MD-620 北斗GPS定位4G DTU
MD-620是一款工業級帶定位功能的4G DTU 產品。它同時內嵌工業級4G通信模塊和BDS/GPS雙模定位模塊。4G模塊支持中國移動、中國聯通和中國電信的4G網絡；BDS/GPS雙模定位模塊支持雙系統聯合定位，其定位功能適合于車載定位、氣象探測等領域。MD-620同時支持串口RS232和RS485和一路DI/DO。
關鍵詞：
供電電壓：＋5 ~ ＋36V 寬電壓輸入
工作溫度：－40℃ ~ ＋85℃
安裝尺寸：103x64x24mm （不包括天線和安裝把手）
工業級 北斗定位 多網通用 易集成
- 產品描述
- 原理和應用
- 技術參數
- 功能特點
- 手冊和軟件
- 圖右
-
- 商品名稱: MD-620 北斗GPS定位4G DTU
MD-620是一款工業級帶定位功能的4G DTU 產品。它同時內嵌工業級4G通信模塊和BDS/GPS雙模定位模塊。4G模塊支持中國移動、中國聯通和中國電信的4G網絡；BDS/GPS雙模定位模塊支持雙系統聯合定位，其定位功能適合于車載定位、氣象探測等領域。MD-620同時支持串口RS232和RS485和一路DI/DO。
工業級設計 穩定可靠
- 工業級元件ARM及模組
- RS-232和RS-485雙串口
- 寬電壓輸入
- 端子排接線帶1路DI和1路DO
多網通用4G網絡
- 支持3大運營商4G網絡
- 可選配支持全球4G網絡
北斗和GPS雙模模塊
- 實現雙模定位，定位速度更快
- 精度更高，相互備份
易用性及可維護性，方便簡單快捷
- 即插即用/支持虛擬串口
- 遠程配置/與驛云管理平臺無縫對接
迅速搭建項目應用
- 支持多中心
- 支持主流組態軟件
- 支持mServer及后端二次開發
-
在MD-620中設置數據中心的 IP(或域名)和端口后，MD-620利用4G無線網絡撥號連上 Internet，隨后發起對所配的 IP 和端口(即 mServer 的監聽端口)的連接。另外，用戶軟件系統通過虛擬串口等接口連接到 mServer，進而實現了從用戶設備到用戶軟件系統之間的無線、雙向數據通信。
MD-620具有RS232、RS485雙串口，并且兩個串口可同時使用;同時MD-620具有MODBUS RTU功能，可作為MODBUS從站;另外，MD-620內置BDS/GPS雙模定位模塊，可通過定位衛星獲取當前位置信息。為此，MD-620與數據中心之間創建四個數據通道，分別用于傳輸RS232串口、RS485串口、MODBUS RTU以及GPS數據。四個通道不是必須同時使用的，每個通道可根據項目需要單獨設置啟用或者關閉。在數據中心側，每個通道具有一個虛擬的IMEI號，這個虛擬的IMEI號由MD-620的IMEI號衍生而得。例如，MD-620的IMEI號為：240305001234567，則四個通道的虛擬IMEI號分別為：
RS232通道： 240305001234567
RS485通道： 240305011234567
GPS通道： 240305021234567
MODBUS通道：240305031234567
這樣，MD-620連上數據中心后，在數據中心側最多可以看到四個在線的虛擬終端，對應這同一個MD-620;每個虛擬終端對應一個數據通道，其IMEI號按照上面的規則定義。
作為DTU，MD-620通過串口線接線端子與用戶串口設備相連，在MD-620連上mServer后，用戶串口監控軟件通過虛擬串口等接口連接到mServer，并映射到MD-620對應的RS232通道(或者RS485通道)號的終端，進而實現了從用戶串口設備到用戶串口監控軟件之間的無線、雙向數據通信。
作為RTU, MD-620支持MODBUS串行鏈路協議。MODBUS是主/從協議，主站向從站發送請求，接收并處理從站的響應信息;從站接收主站發送的請求，處理并向主站返回的響應信息。MD-620 RTU是MODBUS協議的從站，支持MODBUS協議的軟件作為主站通過DCC接口或虛擬串口等接口連接到mServer，并映射到MD-620對應的MODBUS通道號的終端，這樣就可以向此終端發送符合驛唐RTU MODBUS協議的數據請求包，MD-620 RTU接收請求并返回MODBUS響應包。這樣就實現了MODBUS主站對從站MD-620 RTU所連設備狀態的檢測和控制。
同時，MD-620連上數據中心后也可根據用戶的設置主動上報 GPS 信息或者被動接受查詢 GPS 信息。定位信息查詢軟件通過DCC接口或虛擬串口等接口連接到mServer，并映射到MD-620對應的GPS通道號的終端，這樣就可以通過GPS通道接收MD-620上傳的定位信息;定位信息軟件也可以通過GPS通道下發GPS 信息查詢指令主動獲取定位信息。
MD-620 具有定位、無線數據通信及數據處理能力，外形小巧，堅固耐用，穩定可靠，安裝方便，可廣泛應用于建筑、交通等行業。特別適合塔吊監控、重型機械管理，也可用于出租車運營管理，運輸車輛、特種車輛、車輛租賃管理等領域。
-
供電
＋5 ~ ＋36V 寬電壓輸入
電源接口
3.81mm接線端子
網絡
TDD-LTE/FDD-LTE/ HSPA+/UMTS/EDGE/GPRS/GSM -LTE
工作頻段
FDD-LTE B1/B3/B8
TDD-LTE B34/B38/B39/B40/B41
UMTS/HSDPA/HSPA+ B1/B8
GSM/GPRS/EDGE 900/1800MHz
BDS/GPS模塊
抗干擾GNSS導航定位模塊
BDS/GPS模塊工作頻段
BDS B1，GPS L1
BDS/GPS定位精度
2.5 米 CEP（雙系統水平），2.0米 CEP（SBAS水平）
數據接口
RS232和RS485，3.81mm接線端子
RTU DI
開關量光耦輸入
RTU DO
繼電器輸出，驅動能力3A/250V AC ，3A/30V DC
工作溫度
－40℃ ~ ＋85℃
工作電流
410mA@+5V DC，170mA@+12V DC
待機電流
220mA@+5V DC，100mA@+12V DC
工作相對濕度
95%@+40℃
尺寸
103x64x24mm （不包括天線和安裝把手）
-
驛唐MD-620支持4G無線傳輸?shù)耐瑫r，還支持 BDS/GPS雙模精準定位，二者的高度集成與配合使用，適合于塔吊監控、車輛管理、出租車租賃等同時需要數據傳輸以及精確定位的行業應用。該產品工業化的硬件、可嵌入使用的設計以及使用上的高靈活度，具有如下技術優勢：
● 同時支持中國移動、中國聯通和中國電信的4G網絡;
● 內嵌BDS/GPS雙模定位模塊，支持雙系統聯合定位;
● 具有MODBUS RTU功能，支持一路DI，一路DO;
● 靈活的端子接線方式，支持串口RS232和RS485，另外有對應的電源、DI和DO端子;
● RS232和RS485串口可以同時使用;
● 與驛唐其他型號DTU一樣，兼容對mServer的連接;
● 支持兩端都是4G無線的點到點、多點到點通信;
● 支持發送短信功能;
● 支持4G和短信切換備份通信功能;
● 支持通過短信更改DTU配置項;
● 支持服務器端遠程更改DTU配置項;
● 支持遠程查詢SIM卡手機號碼，查詢DTU中SIM卡余額、流量等信息;
● 支持遠程重啟設備;
● 支持APN名稱自適應;
● 支持“驛云”平臺，不需要自己搭建服務器，即插即用;
● 支持串口通，虛擬串口無需編程。
● 支持定位信息主動上報，上報間隔可設;
● 支持 AT 命令查詢定位信息。
-
供電電壓：＋5 ~ ＋36V 寬電壓輸入
工作溫度：－40℃ ~ ＋85℃
安裝尺寸：103x64x24mm （不包括天線和安裝把手）
工業級 北斗定位 多網通用 易集成
MD-620用戶使用手冊 下載
